vLoc3-DM

Ortungs- und fehlersuchgerät für KKS geschützte Rohrleitungen

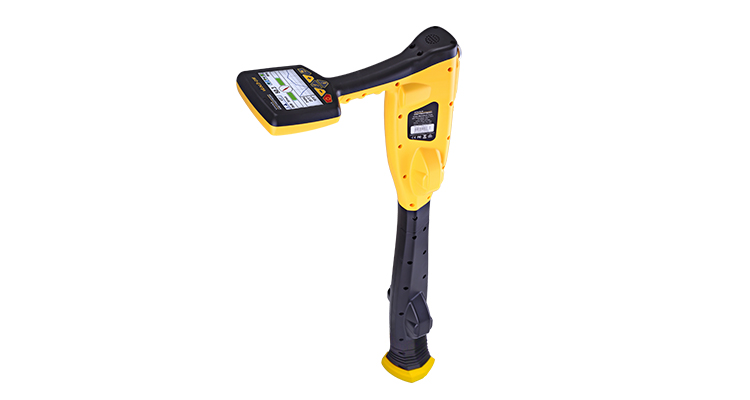

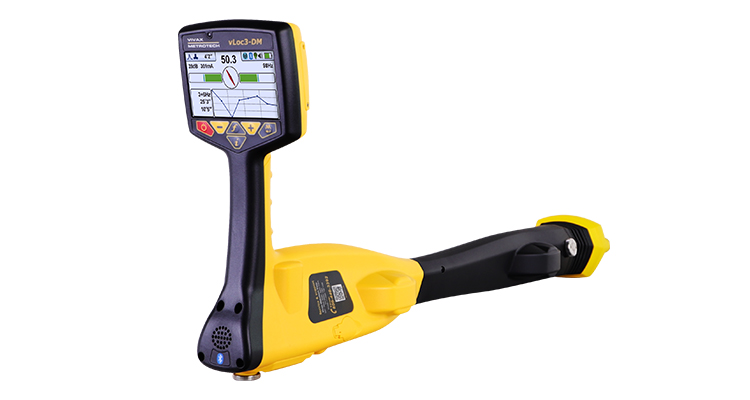

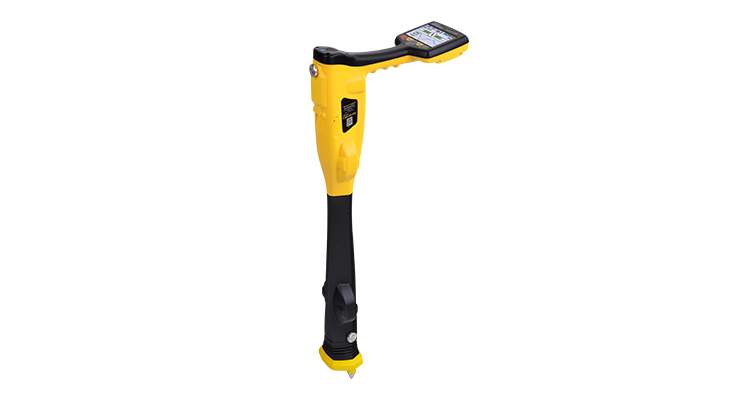

Das vLoc3-DM wird zur genauen Lokalisierung von Rohrleitungen und zur Unterstützung bei der Bewertung von Rohrbeschichtungsfehlern eingesetzt. Das System kann sowohl bei Übertragungs-, als auch bei Verteilungsleitungen eingesetzt werden. Eine komplette ACVG-Vermessung kann mit dem vLoc3-DM und dem Plug-in-A-Frame durchgeführt werden. Die Anzeige auf dem vLoc3-DM wurde speziell für die Bewertung von Rohrleitungen konfiguriert. Die Daten können in Echtzeit auf dem Empfänger erfasst werden, während sie sich noch vor Ort befinden. Die Walk-Back-Funktion hebt die Position des Bedieners auf dem Diagramm hervor und ermöglicht es ihm, zu einem interessanten Punkt zurückzukehren, an dem eine weitere Auswertung oder eine ACVG-A-Frame-Messung durchgeführt werden kann.

Mit zwei Sets 3D-Antennen werden Signalverzerrungen leicht erkannt und auf dem hellen Vollfarbdisplay angezeigt. Das vLoc3-DM hat folgende neue perspektivische Ortungsbildschirme:

  • Vektor-Modus – für eine vollautomatische Ortung, bei der auch neben der Leitung gelaufen werden kann.
  • Live-Scan – zur sofortigen Messung der Signalverzerrung
  • Draufsicht – zeigt die relative Ausrichtung des Kabels in jedem Winkel

Audio- und Vibrationsalarme können ebenfalls vom Benutzer konfiguriert werden, um vor flach verlegten Leitungen, Signalüberlastung, Freileitungen und übermäßigen Schwingungen zu warnen.

Der 150-Watt-Sender Loc-150Tx (DM-Sender) wird verwendet, um einen Signalstrom an das Anodenbett anzulegen. Der Sender ist so ausgelegt, dass er von CP-Stationen (Cathodic Protection), Wechselstrom oder externem Strom gespeist werden kann, wodurch Batterien überflüssig werden.

Zwei Dreh-/Druckknöpfe ermöglichen den Zugriff auf Frequenzauswahl, Ausgangspegel, Menüinformationen und Aktiv-/Standby-Modus. Dieser Sender wird mit einem Anschlusskabel, einem DC-Eingangskabel und einem AC-Netzanschlusskabel geliefert.


Merkmale

  • Echtzeit On-Screen-Mapping und Datenüberprüfung
  • Identifizieren von Beschichtungsfehlern an Pipelines
  • Farbkodierte Störfeldanzeige
  • Niederfrequenz Strommessung 3Hz und 4Hz
  • Internes Bluetooth und GPS
  • Interner Datenspeicher


Galerie

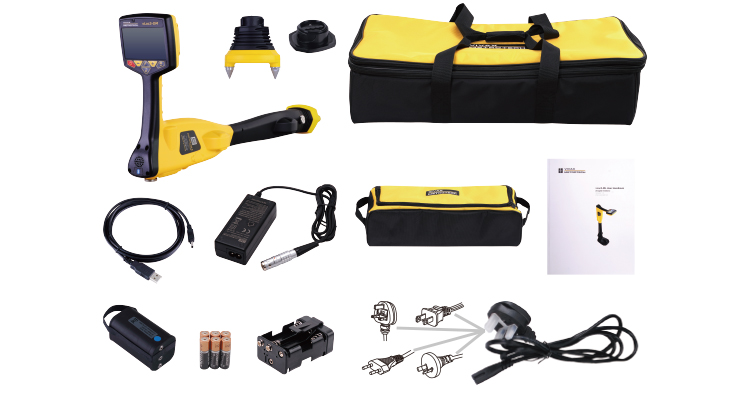

Sender und Zubehör
