vLoc3-Pro

Leitungsortung wird zum Kinderspiel

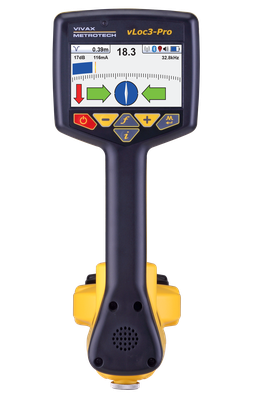

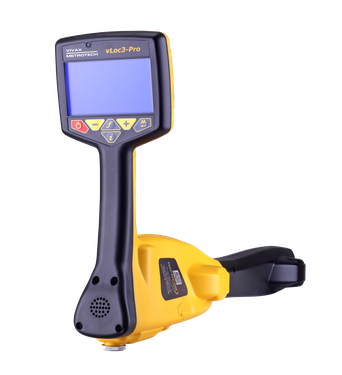

vLoc3-Pro Empfänger

Der vLoc3-Pro revolutioniert die Welt der Leitungsortung, indem er dem Benutzer alle notwendigen Informationen für eine genaue Ortung liefert.

Zwei Sätze 3D-Spulen analysieren die Signalqualität und zeigen auf dem gut lesbaren Farbdisplay die Richtung von unterirdischen Kabeln und Rohrleitungen an. Zusätzlich zum bekannten klassischen Ortungsmodus gibt es mehrere neue Anzeigen: Der Vektor-Modus, mit dem Sie die Ortungsergebnisse so dargestellt bekommen, als ob sie einen Querschnitt von der Erde haben. Der Live-Scan Moduse (Transvers) bietet die Möglichkeit das Spitzen- und Minimumsignal gleichzeitig auf dem Bildschirm anzuzeigen, was auf mögliche Verzerrungen hinweist; Der 2D-Plan-Modus, der die Leitung so anzeigt, als ob Sie von oben auf die Erde schauen und dadurch eine multidirektionale Ortung ermöglicht; den revolutionären neuen Sondenmodus, der Sie per Pfeil zu dem auf dem Bildschirm schematisch dargestellten Molchsender (Sonde) führt.

Der vLoc3-Pro Empfänger ist vollständig vom Benutzer konfigurierbar: 8 passive Modi, ein Fehlerortungsmodus, ein SD-Modus (Signal Direction) und ein voller Frequenzbereich von 16Hz bis 200kHz. Akkustische- und Vibrationswarnungen können aktiviert werden, um flach verlegte Leitungen, ein gesättigtes Signal, Hochspannungsfreileitungen oder ein übermäßiges Schwingen des Empfängers anzuzeigen.

Optionales Zubehör, wie z.B. das Bluetooth-Modul zum Anschluss an ein RTK-Präzisions-GPS oder ein abnehmbarer Markerfuß zum Erfassen vergrabener Markierungen ist ebenfalls erhältlich.

TX-LINK-Option: dient als Fernbedienung zum Ändern der Frequenz- oder Leistungseinstellungen des Senders vom Empfänger aus. Die maximale Entfernung kann 250 m in gerader Linie und im freien Feld betragen.

Download
vLoc3-Pro Datenblatt
vLoc3-Pro-Sales-Sheet-VXMT-DE-V1.5-A4-20
Adobe Acrobat Dokument 2.0 MB
Download
vLoc3-Pro Bedienungsanleitung
DE_vLoc3-Pro-ML_user manual_V1.2.pdf
Adobe Acrobat Dokument 5.0 MB
Download
vLoc3-Pro Kurzbedienungsanleitung
vLoc3 Quick Guide VXMT DE V1.0 20191107
Adobe Acrobat Dokument 602.7 KB


MyLocator3 Konfigurationssoftware

Das Konfigurationstool MyLocator3 ist ein kostenloses Softwarepaket, das es dem Benutzer ermöglicht, seinen vLoc Empfänger zu konfigurieren. Es ist kompatibel mit Windows XP, Vista, 7 und 10.

Grundlegende Funktionen :

  • Überprüfen der Software-Revisionsnummer und download der neuesten Version. Diese Funktion ist nützlich, wenn Änderungen an der Software vorgenommen wurden, um bestehende Funktionen zu verbessern und neue kostenlose Funktionen zu installieren, sobald sie verfügbar sind.
  • Messdaten auf PC übertragen : Im Gerät gespeicherte Dateien, wie z.B. Standortdaten / GPS, können mit MyLocator3 auf einen PC übertragen werden.
  • Startbildschirme hinzufügen: Benutzer können dem Startbildschirm Fotos oder das Firmenlogo ihrer Wahl hinzufügen.



Download
MyLocator3 Software
MyLocator3-Setup_1.4.zip
Komprimiertes Archiv im ZIP Format 2.5 MB


Audiofrequenzgeneratoren

Es gibt drei Arten von Signalgeneratoren in der Loc3-TX-Reihe von Vivax-Metrotech, die alle Bedürfnisse für die Leitungsortung erfüllen.

LOC3-10TX Sender

Der Loc-10Tx Sender (10 Watt) hat unseren breitesten Frequenzbereich und echte 10 Watt Leistung. Er ermöglicht auch die Signalrichtungsanzeige und die Mantelfehlerortung.

  • Ultra leichte 3.24 kg mit Lithium-Ionen Akku
  • Kompakt : Passt in die Systemtasche des vLoc3 Rx
  • Tx-Link Option: Fernbedienung zum Ändern der Frequenz- und Leistungseinstellung mit Hilfe des Empfängers
Download
Loc3-10Tx Datenblatt
Loc3-10Tx-Sales-sheet-brochure-DE-VMXT-V
Adobe Acrobat Dokument 1.1 MB

LOC3-5TX Sender

Der Loc-5STx Generator (5 Watt) hat einen weiten Frequenzbereich von 512 Hz bis 83 kHz.

  • Ultra leichte 3.24 kg mit Lithium-Ionen Akku
  • Kompakt : Passt in die Systemtasche des vLoc3 Rx
  • Tx-Link Option: Fernbedienung zum Ändern der Frequenz- und Leistungseinstellung mit Hilfe des Empfängers
Download
Loc3-5Tx Datenblatt
Loc3-5Tx-Sales-sheet-brochure-DE-VMXT-V1
Adobe Acrobat Dokument 1.1 MB


Zubehör

Eine große Auswahl an Optionen und Zubehör vervollständigen die Leitungsortungsgeräte der vLoc3-Serie, um Ihre täglichen Messungen zu erleichtern.


Demonstrations - Videos
